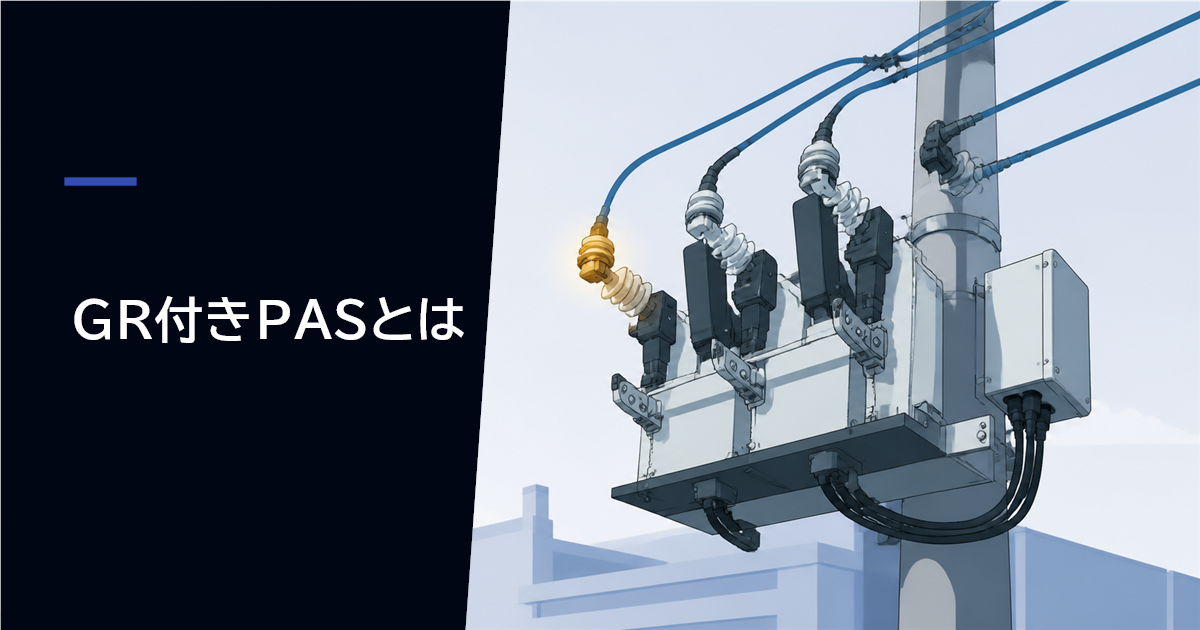

GR付きPASとは？波及事故を防ぐ仕組みを解説

「GR付きPAS」という言葉は点検報告書や工事見積りでよく目にしますが、何を指すのか正確に理解している方は多くありません。この記事では、GR付きPASがどのような仕組みで波及事故を防いでいるのかを解説します。

• GR（地絡継電器）とは何か

• GR付きPASが波及事故を防ぐ仕組み

• GRとSOGの違い

• 動作試験がなぜ重要か

GR付きPASとは？

GR付きPASとは、地絡継電器（GR：Ground Relay）の機能を組み込んだPAS（高圧気中開閉器）のことで、構内で地絡事故が発生した際に自動的に開放し、事故を電力系統側に波及させないための設備です。

単なるPAS（区分開閉器としての機能のみ）と異なり、GR付きPASは自ら異常を検知して動作する点が特徴です。現在、新設される高圧受電設備のPASは、ほとんどがこのGR付きの仕様になっています。

GR付きPASが波及事故を防ぐ仕組み

地絡事故は、高圧の電線が大地や構造物と接触し、本来流れるべきでない経路に電流（地絡電流）が流れる状態です。GR付きPASは、次の流れで事故を検知し、自動的に切り離します。

1. 構内の高圧設備でケーブルの絶縁劣化などにより地絡事故が発生

2. 零相変流器（ZCT）が地絡電流を検出

3. 地絡方向継電器（DGR）が、電流の大きさと方向から「構内の事故」と判定

4. SOG制御装置がPASに開放指令を出す

5. PASが開放され、構内が電力系統から切り離される

ポイントは「方向」を判定する点です。単純な地絡継電器（GR）ではなく、方向性を持つDGR（地絡方向継電器）を使うことで、構内の事故と配電線側の事故を区別し、構外の事故で不必要に開放してしまう「もらい事故」を防いでいます。

GRとSOGの違いは？

現場では「GR」と「SOG」がほぼ同じ意味で使われることが多いですが、厳密には次のような関係です。

つまり「SOG装置」は、GR機能を含んだPASの制御システム全体を指す呼び方と考えると理解しやすくなります。SOG装置の交換時期や費用についてはSOG（PAS）取替の時期と費用は？放置するリスクも解説をご覧ください。

動作試験がなぜ重要か

GR付きPASは、平常時は目立った動きをしません。だからこそ、いざ事故が起きたときに正しく動作するかどうかは、日頃の点検でしか確認できません。年次点検では、模擬的な地絡電流を流してPASが正しく開放されるかを確認する「動作試験」を行います。

動作試験で不動作や誤動作が見つかった場合、それは「まだ事故が起きていないだけ」であり、次に地絡事故が発生したときに波及事故につながるリスクを抱えている状態です。制御装置の電子部品や内蔵バッテリーは経年劣化するため、外観に異常がなくても機能が低下していることがあります。

よくある質問（FAQ）

Q. GR付きPASがあれば波及事故は絶対に起きませんか？

A. 正しく動作すれば波及事故のリスクを大きく下げられますが、制御装置の故障や誤整定があると機能しない場合があります。定期的な動作試験による確認が欠かせません。

Q. 古いPASにはGR機能が付いていないことがありますか？

A. あります。特に設置から年数の経っている設備では、GR機能を持たない単純な区分開閉器のままのケースがあります。その場合、地絡事故が起きても自動的には切り離されません。設備の仕様を確認し、必要に応じてGR付きへの更新をおすすめします。

Q. 動作試験はどのくらいの頻度で行うべきですか？

A. 年次点検の中で実施するのが一般的です。頻度や試験内容は保安規程や保安管理契約によって定められているため、契約している保安管理事業者にご確認ください。

まとめ

GR付きPASは、構内の事故を自動的に検知して切り離す、いわば「無人の見張り番」です。ただし、その機能は日頃の動作試験によってしか健全性を確認できません。設置しているから安心、ではなく、正しく動くことを定期的に確かめることが波及事故を防ぐ鍵になります。

さつき電気商会では、GR付きPASの新設・更新、動作試験の立会いにも対応しています。名古屋市港区を拠点に工場・倉庫の高圧設備を自社施工で手がけていますので、設備の仕様確認だけでもお気軽にご相談ください。
